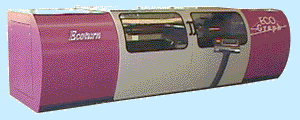

ECOTURN

HOCHLEISTUNGS- MESS- UND DREHCENTER FÜR DIE BEARBEITUNG VON TIEFDRUCKZYLINDERN


  1. -Vollautomatische Durchmesser-, Seiten und Radiusbearbeitung

  2. -Hohe Bearbeitungsgeschwindigkeit

  3. -Präzise reproduzierbare Zylindergeometrie




  1. -Kompakte bedienerfreundliche Konstruktion

  2. -Integrierbar in automatische Bearbeitungslinie

  3. -Einfache Dateneingabe über Touch Panel

Reproduzierbarkeit:

Parallelität:

Obeflächenrauhigkeit Rz:

Prozesszeit für 1 m2 Zylinderoberfläche

± 0.01 mm

± 0.01 mm

max. 1.5 μm

10 Minuten

  1. -Bedienergeführte ECOGRAPH-Oberfläche basierend auf Betriebssystem Windows CE

  2. -Wählbarer Bedienmodus


automatisch / halbautomatisch / manuell

  1. -Schnellwechsel-Diamantwerkzeug für die Durchmesserbearbeitung

  2. -Handelsübliche Hartmetallwendeplatten für die Seiten- und Radiusbearbeitung

  3. -Integrierter 3D-Taster für das automatische Ausmessen der Zylinder und Kalibrieren der Diamantwerkzeuge

  1. -Schwingungsgedämpftes Maschinenbett aus Stahl-Polymer


  1. -Symmetrische Reitstöcke mit automatischer Zylindereinspannung


  1. -Einfache hochpräzise Zylinderlagerung


  1. -NC  -Steuerung


- Kontrollierte Spanabfuhr

ECOTURN - Die moderne Hochleistungsdrehmaschine für die Bearbeitung von Tiefdruckzylindern ist Basis für eine hochwertige Gravur und Grundlage für einen einwandfreien Druck
